SPD-DC02測漏控制器輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程控制，以適應不同檢測環境和等級要求。
SPD-DC02不定位測漏傳感器是一款操作簡單、性價比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的反應靈敏度，以適應不同檢測環境和等級要求。SPD-DC02測漏控制器輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程控制。
穩定可靠:
SPD-DC02不定位測漏控制器絕大部分選用進口元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警，具有獨特的防浪涌保護功能，并提供1組泄漏報警繼電器。
可調性強:
SPD-DC02不定位測漏控制器面板上有一個2位4檔撥碼開關，用戶可根據檢測環境的等級要求來選擇不同的反應靈敏度（調節范圍在線纜長度的1cm—20cm內）。
簡潔美觀:

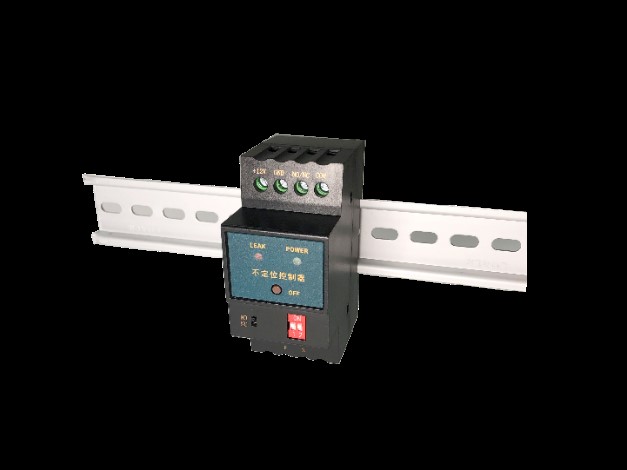

SPD-DC02不定位測漏控制器適用標準工業模塊、DIN導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏產生時，繼電器動作、泄漏指示燈亮，排險后控制器各部位自動復位，回歸正常狀態，無需人工現場操作。
系統說明：
斯必得科技不定位測漏檢測系統，由控制器、引出線、感應線及相關配件構成。

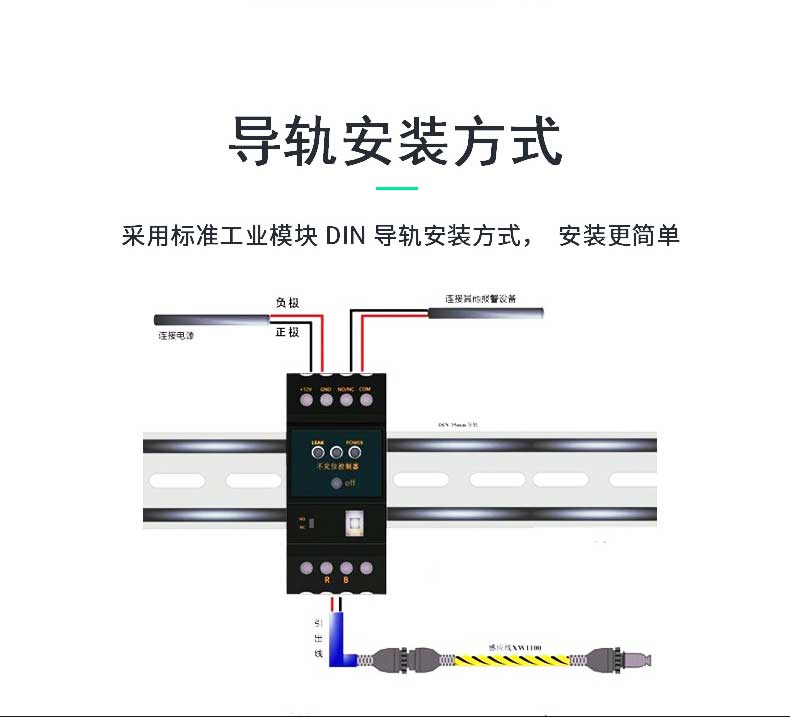

不定位測漏控制器SPD-DC02系統接線圖
控制器SPD-DC02可依據繼電器輸出信號來控制外圍設備如聲光報警器、電話撥號器、開關量采集模塊、短信模塊等工作。
安裝：
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕，震動，腐蝕性氣體環境及其他電子雜訊干擾源等。SPD-DC02 控制器扣裝于標準的35毫米DIN導軌上，請在控制器電源斷開的狀態下進行接線。
注意事項：
SPD-DC02控制器為電子設備。應謹遵以下預防措施，以避免對電子部件造成損壞。
1、請勿對控制器進行改造或解體。
2、請不要用濕手接觸控制器。
3、在安裝機器前，對控制器的額定電壓及電源電壓進行確認。
4、當使用控制器輸出接點時，對接點額定負載進行確認。
5、定期檢查維護時請避免使用有機溶劑，應用干燥的棉紗進行擦拭。
6、避免接觸金屬銼屑、油脂、管道涂料及其它污染物。

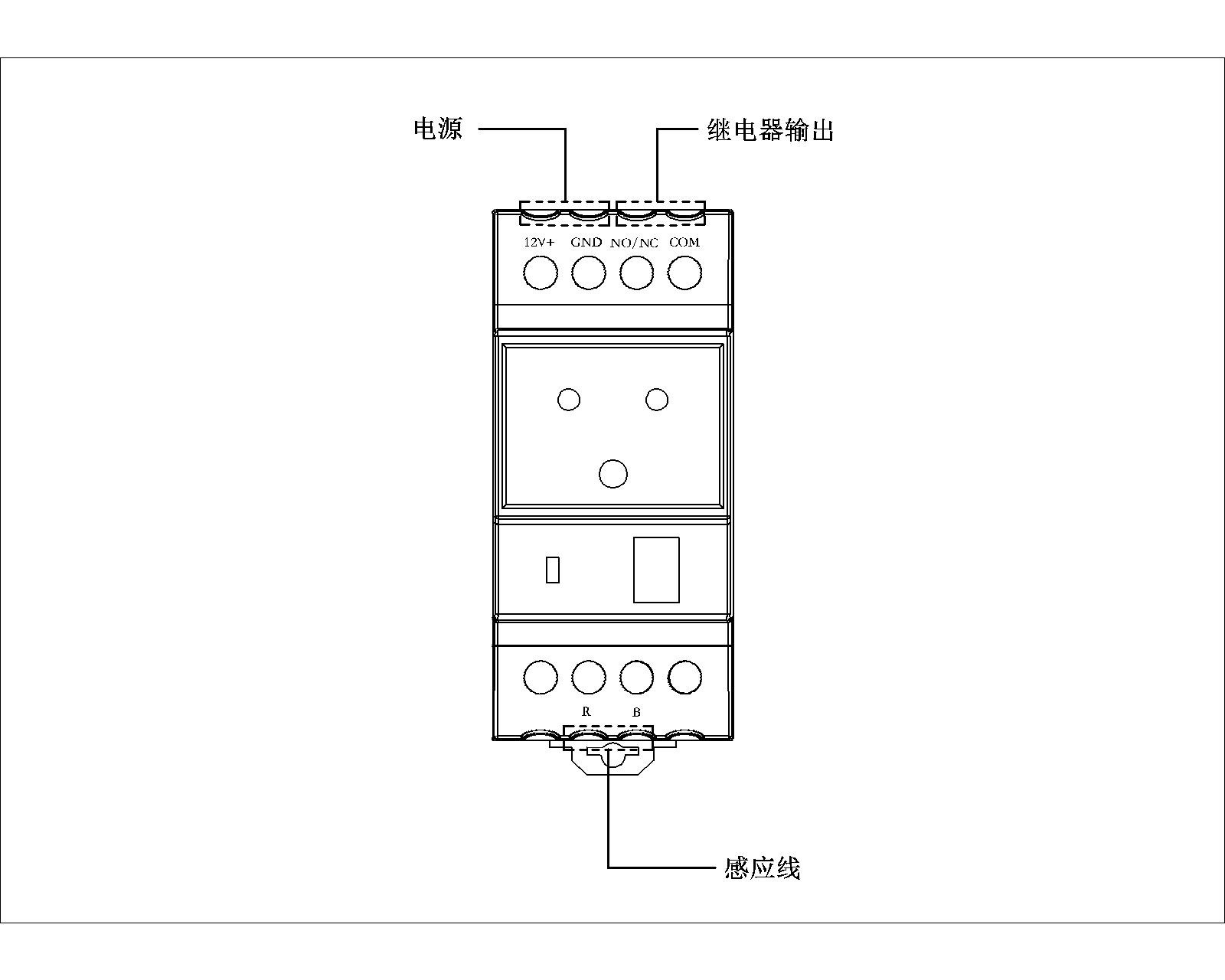

接線步驟：
| 引出線 | 將引出線紅、黑芯線分別接入控制器面板R、B處，再接入二芯正螺紋結構的檢測線纜 SPD1100。 |
| 信號輸出 | 輸出常開、常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加繼電器（如需要，應再加上接觸器）以拓展觸點負載能力，否則會燒壞控制器。 |
| 電源 | 按端子標識接入DC 9~30V電源，電壓過低不能正常工作、過高會燒壞控制器 （工作電流15mA）。 |
| 靈敏度 | 撥碼開關可調，1至4檔檢測靈敏度依次增高。 |
| 安裝 | 拉開導軌釋放閥，將控制器 SPD-DC02水平置于DIN 35mm工業導軌上，再鎖緊釋放閥即可。 |
調試說明：
控制器所有接線步驟完成后，即可按如下指導進行調試工作。當接通控制器電源時，POWER指示燈亮綠色。當未亮燈時可能是由于出現裝置異常等，請與本公司聯系。
1、取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響，按下OFF按鍵可消音。擦干線纜上的水后，繼電器復位，LEAK指示燈滅。
2、控制器設置有一個靈敏度調節撥碼開關，可適應不同環境下的漏液檢測。1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器反應靈敏度如下表。
| 自來水條件下 | ||
| 1 檔 | 浸水報警長度>20cm | 參考阻值32KΩ |
| 2 檔 | 浸水報警長度>6cm | 參考阻值90KΩ |
| 3 檔 | 浸水報警長度>2cm | 參考阻值270KΩ |
| 4 檔 | 浸水報警長度>1cm | 參考阻值500KΩ |

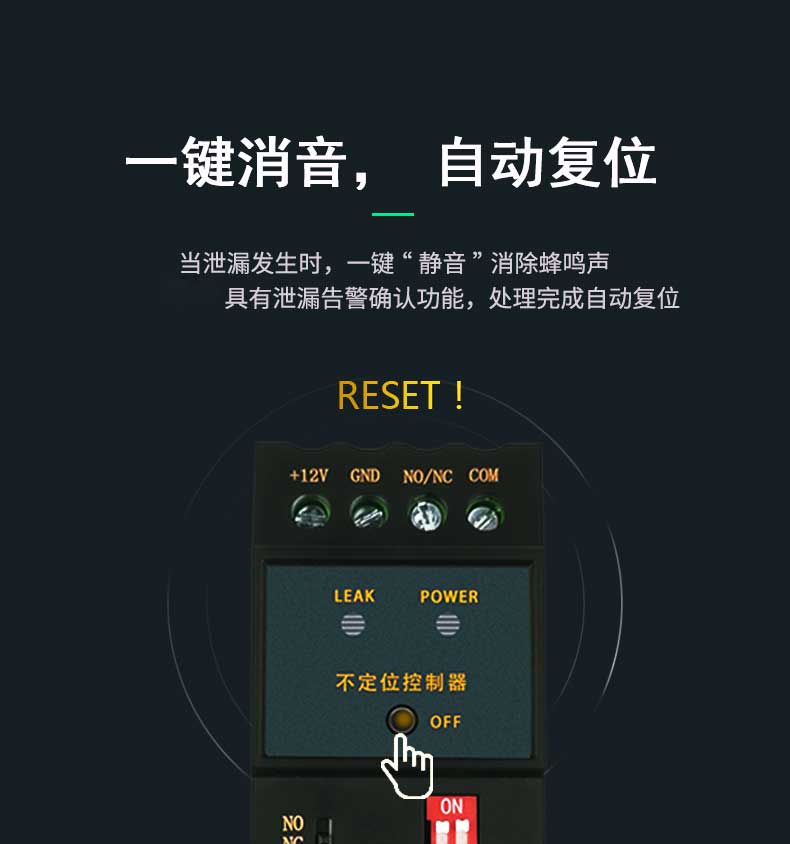

按鍵示意：
OFF輕觸開關可在漏水狀態下給蜂鳴器消音，NO/NC撥動開關可選擇控制器繼電器的輸出方式，撥碼開關調節檢測靈敏度。
